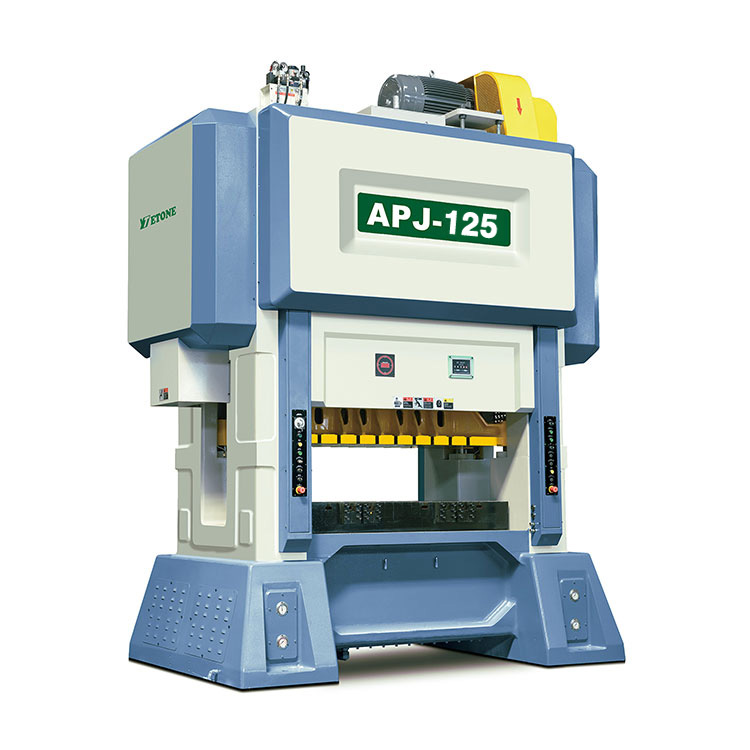

Прес за ламинација со голема брзина на јадрото на моторот
1.Опис на производот
Погоден за примена при штанцање на самозаковано железно јадро на индустриски мотори со висока енергетска ефикасност, нови енергетски моторни возила и компресорски мотори. Овие може да бараат совршено формирање. Понатаму, може да се додаде и автоматска производствена линија за пренос за да се надгради продуктивноста.
2. Апликација:
Печатење на самозаковано железно јадро на индустриски мотор со висока енергетска ефикасност, мотор на возило со нова енергија и мотор на компресор.
3. Карактеристики на печатот со голема брзина
1. Висока ригидност
Висока цврстина, рамка со висока прецизност, заварена со челична плоча и по термичка обработка, го елиминира внатрешниот стрес на креветот.
2. Работна стабилност и безбедност
Уредите за спојката/сопирачката се многу чувствителни, прецизната преса за ламинација со голема брзина, заедно со меѓународни врвни двојни електромагнетни вентили и уреди за заштита од преоптоварување, за да се обезбеди точност и безбедност при работењето и запирањето на лизгачот со удар.Механизмот за прилагодување на лизгачот има висока прецизност, а производството на прилагодување е побезбедно и побрзо.
3. Висока прецизност
Коленестото вратило, запчаникот, вратилото на менувачот и другите делови за триење се стврднуваат и термички се обработуваат пред мелење. Тие имаат висока отпорност на абење и рамнотежа, стабилни перформанси и обезбедуваат квалитет и животен век на ударот.
4. Автоматизација за обработка на печатот за прецизно ламинирање со голема брзина
Може да се совпадне со кој било механизам за автоматско напојување за да се автоматизира производството, да се намалат трошоците и да се подобри ефикасноста.
4.Спецификација:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Тонажа |
тон |
220 |
300 |
350 |
400 |
450 |
Патува |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
Број на удари во минута |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Пониска големина на масата |
мм |
1900х1000 |
2200х1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Празна дупка |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Површина на лизгачки блок |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Мозочен удар за прилагодување на висината на матрицата |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Мотор за прилагодување на висината на матрицата |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Висина на линијата за хранење |
мм |
200 саб 50 |
210 саб 50 |
210 мајстор 50 |
220 саб 50 |
270 саб 50 |
Главен мотор |
kw |
45 |
55 |
55 |
75 |
75 |
5.Machine Standard додатоци
1 Систем за подмачкување: нанесете масло под висок притисок од центарот на коленестото вратило (Јапонска SHOWA)
2PLC контролен систем: обезбедуваат сигнали за сечење
3 Лежиште: NSK Јапонија
4 Атомизер за масло: SMC Јапонија
5 Прекинувач за воздух и контактор: Schnede France
6 Заптивка за масло: NOK Јапонија
7 Дизајн на системот за автоматско балансирање
8 Електронски систем за прилагодување на лизгачите
9T-Mobile операциона маса
10 Хидрауличен уред за заклучување на лизгалки
11 Детектор за завршување на материјалот
12 Инвертер:
13 Електричен вентил за спојката
14 Структура на спојката: (OMPI Италија)
15 Штафета: Омрон
16 Прикажување на агол и брзина: TOYO
17 Зглоб за воздушен притисок: ARK Кореја
18 Коленесто вратило: SNCM8, Водич за мелење: AKS Јапонија
19Автоматско термичко балансирање во положба за микро инчи на рам/лизгач
20 Детектор за Miss-Feed
21 Кутија за алати со машинска испорака1
6. Стандардна галантерија:
1 Внесувач на брзини со голема брзина (Избор на ширина: 150/200/300/400)
2 Откачувач на двоглави
3 Исправувач со S јамка (Избор на ширина: 200/300/400)
4Автоматски уред за масло за умирање
Систем за доживотен затвор 5 Auto Power Die:
6 Die Arm систем: 2 ЕЕЗ
7 Систем против вибрации
8 Контролор на каналот:
9 Систем за инсталација на електромагнетниот вентил: 10 ЕЕЗ
