Како да се процени дали се синхронизираат двете коленести вратила на двоен печатот

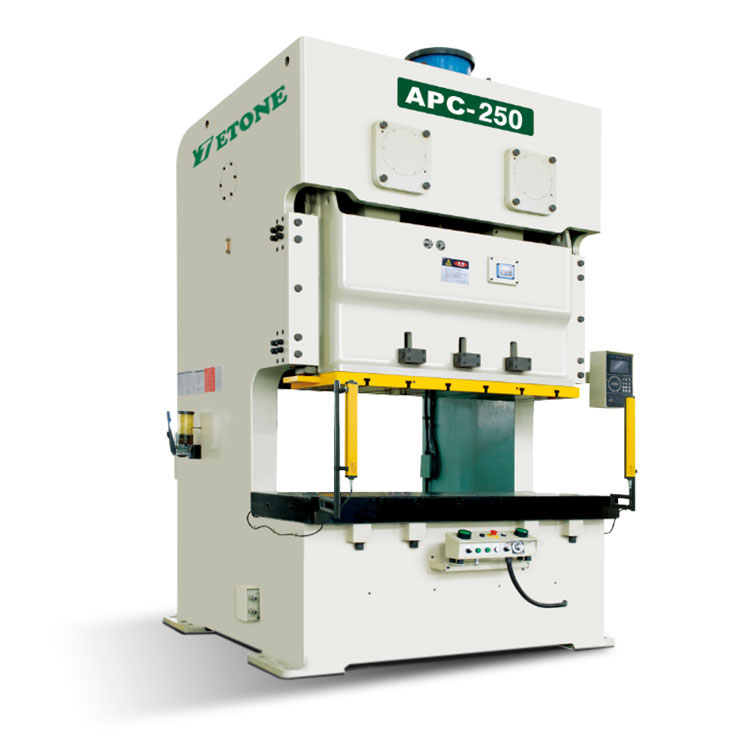

Постојат неколку начини да се утврди дали двете коленести вратила на аДвоен чудак Прессе синхронизираат:

1. Набудувајте го движењето на коленестото вратило

Визуелна инспекција: Набудувајте го статусот на работа наДвоен чудак Пресда се види дали е координирано движењето на двата коленести вратила. Ако двете коленести вратила не се синхронизираат, машината може да не работи непречено или може да се слушне абнормална бучава.

Користете видео со висока фреквенција или камера со голема брзина: со снимање на движењето на коленестото вратило со видео-опрема со голема брзина, синхронизацијата на двете коленести вратила може да се анализира поточно.

2. Измерете ја фазата на разлика во коленестото вратило

Користете сензори: Енкодери или сензори на агол можат да се инсталираат на двете коленести вратила за мерење на реалните агли на двата коленести вратила. Со читање на сигналите на двата сензори, фазата на разлика помеѓу двете коленести вратила може да се пресмета за да се утврди дали се синхронизирани.

Осилоскоп: Поврзете го сигналот за енкодерот со осцилоскопот и набудувајте ги брановите форми на двата сигнали на коленестото вратило. Ако брановите форми се синхронизираат и не постои очигледна фаза на отстапување, тоа значи дека коленестите вратила се синхронизираат.

3. Користете анализатор на вибрации

КогаДвоен чудак Пресработи, вибрациите на телото на машината се откриваат со анализатор на вибрации. Ако двете коленести вратила не се синхронизираат, анализаторот за вибрации ќе покаже абнормални бранови на вибрации, особено ако фреквенциите не се совпаѓаат.

4. Проверете ги брзините и синхронизаторите

Ако печатот ги вози двете коленести вратила низ брзините или синхроните ремени, можете да го проверите мрежењето на брзините или напнатоста на синхроните ремени за да се осигурате дека тие не се лабави или носат.

Редовно проверувајте го абењето на синхронизаторите за да се осигурате дека двете коленести вратила одржуваат постојана брзина и синхронизација преку синхронизаторите.

5. Проверете го работниот статус на печатот

Небалансиран товар: Ако двете коленести вратила не се синхронизираат, тоа може да предизвика неурамнотежена вибрација кога печатот работи, или нерамномерен притисок за време на работата. Затоа, следење дали има абнормални флуктуации на оптоварување за време на работата на печатот индиректно може да утврди дали коленестото вратило се синхронизираат.

6. Користете системски софтвер

Некои современи преси за двојни коленести вратила се опремени со контролни системи кои можат да ја следат и прилагодат синхронизацијата на коленестото вратило. Ако има контролен софтвер, можете да ги проверите параметрите за синхронизација во софтверот за да проверите дали системот покажува абнормалности или аларми за синхронизација.

7. Слушање на судијата

Ако бучавата на опремата е нерамномерна, особено кога печатот работи, постои неправилен звук на тропање или звук на триење, што може да биде предизвикано и од тоа што коленестото вратило е надвор од синхронизација.

Резиме: Најточен метод е да се користи прецизна опрема како што се сензори, аналитичари на вибрации или енкодери за синхроно откривање. Едноставна проценка за визуелна инспекција и слушање може да се користи како прелиминарен метод на скрининг, но за опрема со високи прецизни барања, сè уште е неопходно да се потпрете на професионална опрема и системи за точно тестирање.
